Сварной настил – это одна из разновидностей решетчатого настила. Сварным называется из-за способа изготовления - методом контактной сварки на автоматической линии.



Эту разновидность настила можно также встретить и под другими названиями: сварной решетчатый настил, сварные решетки металлические, сварные ячеистые решетки, настил SP сварной.







Наименование, краткое описание и основные характеристики



Основные понятия и определения

Несущие полосы – параллельные полосы из листовой стали, являющиеся основой настила и несущие приложенную нагрузку.

Связующие элементы – поперечные прутки различных типов , соединяющие между собой несущие полосы через равные промежутки.

Соединение – точечная сварка.

Основные элементы сварного настила

Рис.1 Основные элементы сварного настила

В процессе производства поперечный пруток с высокой точность позиционируется над несущими полосами. В местах соприкосновения продольных и поперечных элементов сварочная машина большой силой тока расплавляет металл, и вдавливает один элемент в другой, образуя в местах стыка однородное гомогенное соединение.



Виды сварного настила

Несущие полосы без засечек
Сварной настил с несущими полосами без засечек

Рис.2 Несущие полосы без засечек (гладкие)

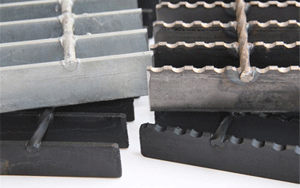

Несущие полосы с зубьями противоскольжения
Сварной настил с зубьями противоскольжения

Рис.3 Несущее полосы с засечками



Стандартные размеры несущих полос

Размеры несущих полос. Таблица
толщина  20  25  30  35  40    20  25  30  35  40  50    30  35  40  50  60  70    30  35  40  50  60  70
высота 2 3 4 5





Обозначения сварного решетчатого настила

Обозначения сварного решетчатого настила

Рис.2 Обозначения решеток

SP кoнтактно-сварной (SP 34x38/30x3/1000x1000 Zn)

P Прессованный настил (P 33x33/30x3/1000x1000 Zn)

Zn горячее цинкование по стандарту EN ISO 1461
(SP 34x38/30x3/1000x1000 Zn)

Serrated (S)Насечка противоскольжения
(SP 34x38/30x3/1000x1000 S Zn)





Геометрические размеры сварных решеток

Геометрические размеры сварных решеток

Рис.3 Геометрические размеры сварных решеток





Нестандартные настилы

В случае необходимости, возможно изготовление решетчатых настилов нестандартных форм - со сложной геометрией или вырезами по чертежу или эскизу



Назначение и область применения сварного настила

В зависимости от своих размеров, сварные решетки могут иметь различное назначение.

  • В качестве напольного покрытия

    Настил используется как основной элемент промышленных полов, рабочей поверхности площадок обслуживания, переходов и других инженерных конструкций. Защищает персонал от скольжения в результате различных загрязнений поверхности пола (жидкости, масла, нефть, взвеси, отходы столярного производства и т.д.).

    Такое напольное покрытие пропускает свет имеет низкий вес и высокую несущую способность.

    Применение сварного настила как напольного покрытия на промышленном объекте

    Рис.4 Пример использования сварного настила как напольного покрытия

  •

    Для перекрытий

    Решетки применяются в качестве перекрытий в зданиях, мезонинах, различных конструкциях для обслуживания и эксплуатации нефтяных, газовых и других установок. Перекрытия из сварного настила – высокоэкономичное решение, т.к. их применение позволяет уменьшить вес и толщину конструкции без ущерба жесткости и несущей способности.

    Эти перекрытия обладает высокой несущей способностью и светопроницаемостью.

    Применение сварных решеток в качестве перекрытия

    Рис.5 Пример сварных решеток в качестве перекрытия

  •

    Как ограждения

    Стальной сварной настил используется для возведения различных ограждений для промышленных объектов, для отделения опасных зон, которые должны находится под визуальным контролем, как заборные ограждения общего назначения для различных территорий и сооружений.

    Такие ограждения имеют малую парусность, хорошую светопроницаемость и высокую прочность.

    Применение сварного решетчатого настила в качестве ограждения

    Рис.6 Пример сварного решетчатого настила в качестве ограждения

Сварные металлические ячеистые решетки – универсальный, современный материал, который широко применяется в нефтяной и газовой отрасли, строительстве промышленных объектов и различных инженерных сооружений (очистные станции, лестничные конструкции и т.д.) в качестве напольных покрытий, перекрытий и ограждений.



Сертификация

Сварной решетчатый настил производится в соответствии со стандартом DIN 24537, ступени из решетчатого настила (сварного и прессованного) изготавливаются в соответствии с DIN 24531.



Безопасность и экологичность сварного решетчатого настила

Решетчатая структура и использование различных типов связующих наделяют сварные настилы рядом уникальных преимуществ безопасности и экологичности применения.

Безопасность

  • Может применяться в сложных климатических условиях при большом количестве атмосферных осадков (снег, дождь) а также при опасности обледенения – особая структура настила и применение различных типов связующих элементов не только не задерживает воду и снег, но и позволяет рабочей поверхности оставаться сухой и сохранять хорошее сцепление при передвижении
  • Незаменим на объектах, где возможно загрязнение пола сыпучими материалами, маслами, нефтью, отходами производства (к примеру, опилками). Поверхность всегда будет чистой от взвесей, частиц и жидкостей, что повышает общую безопасность персонала.
  • Оцинкованные настилы не подвержены коррозии, что делает возможным их применение на морских платформах, пирсах, причалах для увеличения безопасности передвижения.
  • Монтаж конструкций с применением этой продукции может производится без применения сварки, это позволят производить установку новых элементов инженерных систем и целых конструкций в условиях повышенной пожароопасности.

Экологичность

  • Малый вес конструкции и хорошая несущая способность снижают нагрузки на фундамент, требуют меньшей глубины его закладки в грунт, снижая тем самым вмешательство в локальную экосистему, что особенно важно при возведении сооружений, экологически чистых зонах, горных и заповедных районах.
  • Высокая светопроницаемость позволяет значительно снизить энергопотребление на объектах. Если перекрытия выполнены из сварного решетчатого настила - можно значительно сэкономить на освещении цехов, т.к. перекрытие не создает теневой области. На открытых объектах нет необходимости подсвечивать нижние уровни многоуровневых площадок обслуживания, т.к. достаточно единственного источника освещения на верхнем ярусе.



Условия поставки и упаковка металлического сварного настила

В зависимости от сложности изготовления срок поставки колеблется от 3 до 5 недель.

Сварной настил поставляется на деревянных поддонах или брусках и стянут стальной или полиэстеровой упаковочной лентой.

Упаковка сварного настила для транспортировки

Рис.4 Пример упаковки настила для транспортировки



Гарантия и сервис.

Наша организация проводит расчеты на прочность по несущей способности решеток от действия приложенной сосредоточенной или распределенной нагрузки, в соответствии с методикой технической нормы Ral –GZ 638

На основе чертежей КМ проектируется схема раскладки и чертежи деталировочные (КМД)



На все поставляемые материалы дается гарантия 24 месяца с момента отгрузки



Эксплуатация

На всем протяжении эксплуатации требуются минимальные усилия по его обслуживанию и контролю за состоянием металла.

Оцинкованные сварные решетки позволяют снизить количество необходимых технических осмотров к минимуму даже на объектах с высокой влажностью и большим обилием атмосферных осадков.

Монтаж и демонтаж сварных решеток может производится без применения сварки, отдельные элементы любой конструкции могут быть легко демонтированы и заменены.



Справочные материалы и таблицы

В справочных таблицах Вы сможете найти материалы по нагрузкам на решетки, их массовым характеристикам и размерам
