Винтовые металлические лестницы



Винтовые металлические лестницы

Винтовые лестницы одна из особых разновиднойстей лестничных конструкций, в которой ступени расположены по спирали (в отличие от прямых лестниц с линейным расположением).

Винтовую конструкцию образуют расположенные по кругу на опорной стойке ступени, ширина которых увеличивается от одного конца к другому.



Типы винтовых лестниц, их особенности

Основная особенность и преимущество лестницы с винтовым расположением ступеней – небольшое пространство для установки, такая лестница занимает примерно в 1.5 раза меньше места по ставненею с прямой.

Подобные лестницы применяются как внутри производственных цехов, так и на улице в качестве служебных, технических и запастных лестничных маршей.



Конструкция

Разработаны различные виды несущих конструкций для винтовых лестниц и каждый из видов имеет собственный способ крепления ступеней:



Винтовые лестницы на основе тетив (опорные балки расположены по бокам от каждой из ступеней)

Винтовые лестницы на основе тетив



Без опорных балок (нагрузка от ступеней равномерно распределяется по всей конструкции на перила, балясины и ступени)

Винтовые лестницы без опорных балок

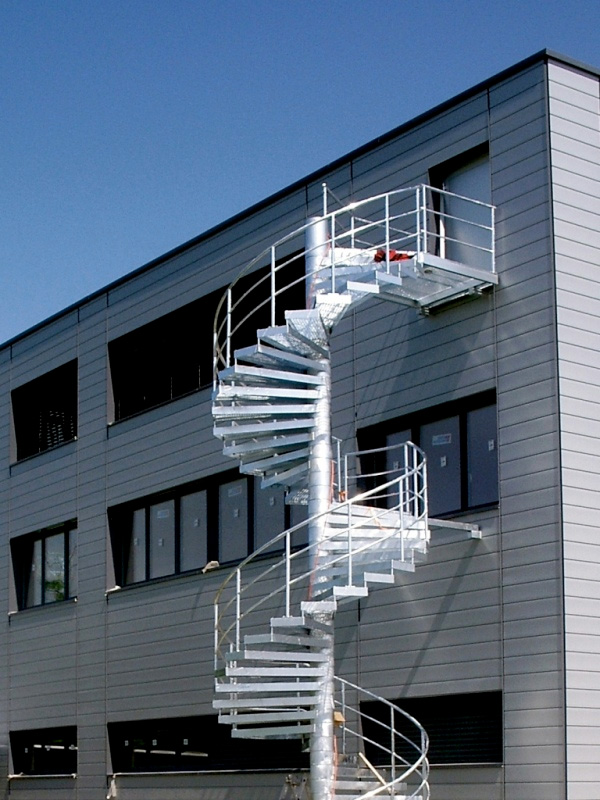

С центральной опорной стойкой. Это наиболее распространенный вид, который используется в большинстве случаев (основной несущей является центральная стойка и ступени крепятся непосредственно к ней)

Винтовые лестницы с центральной опорной стойкой





Винтовые лестницы от компании «Вектор».

Вы можете заказать и купить винтовые лестницы из металла со ступенями из решетчатого настила с центральной опорной стойкой.

Мы производим конструкции с центральной опорной стойкой. Изготавливаются и поставляются все необходимые для этого вида компоненты:

  • Конструкционная труба
  • Ступени
  • Ограждение с поручнем



Информация для расчета

Винтовые марши и профиль ступени
Параметры винтовых лестниц



Условные обозначения:

  • D - диаметр винта
  • H - высота лестницы
  • h - высота шага
  • d1 - диаметр центральной трубы
  • d - диаметр втулки

При заказе необходимо определить

  • D – внешний диаметр конструкции
  • H – высоту будущей лестницы
  • Направление поворота лестницы – по часовой стрелке или против
  • Расположение входов – площадок для входа на лестницу в верхней и нижней точке
  • Тип ограждения – (Тип-1, тип-2 или тип-3)





Типы ограждения



  • Ограждения для винтовых лестниц Тип-1

    Рис.1 Ограждение для лестниц Тип 1

  • Ограждения для винтовых лестниц Тип-2

    Рис.2 Ограждение для лестниц Тип 2

  • Ограждения для винтовых лестниц Тип-3

    Рис.3 Ограждение для лестниц Тип 3





Примеры металлических винтовых лестниц



  • Винтовая лестница с центральной опорной стойкой
  • Техническая винтовая лестница
