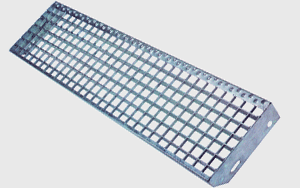

Металлические ступени из решетчатых настилов

Металлические ступени для различных типов лестниц изготавливаются по стандарту DIN 24531. Основа таких ступеней – маты из сварного или прессованного решетчатого настила.

Благодаря использованию стальных решеток в качестве поступи (горизонтальная плоскость) снижается общий вес конструкции, повышается безопасность технического и гражданского персонала, передвигающегося по инженерным сооружениям.

Цены на металлические ступени

>
Длина мм. Ширина мм. Высота несущей полосы мм. Межосевое расстояние n мм. Расстояние между связующими мм. Вес кг./шт. Цена за шт./руб. из сварного настила Наличие на складе Цена за шт./руб. из прессованого настила
Сварной настил Прессованый настил руб. шт. руб.
600 240 30 120 38 33,33 5,4 1 320,00р.   1 785,00р.
40 7 1 764,00р.   2 310,00р
270 30 150 6 1 512,00р. 8 1 980,00р
40 9 2 268,00р.   2 970,00р
305 30 180 6,7 1 692,00р.   2 205,00р
40 9 2 268,00р.   2 970,00р
800 240 30 120 6,9 1 740,00р. 2 2 280,00р
40 8 2 016,00р.   2 640,00р
270 30 150 7,7 1 944,00р. 6 2 535,00р
40 9 2 268,00р.  2 970,00р
305 30 180 38 8,6 2 172,00р.   2 835,00р
40 10 2 520,00р.   3 300,00р
1000 240 30 120 8,5 2 148,00р. 50 2 805,00р
40 10,5 2 652,00р.   3 465,00р
270 30 150 9,5 2 400,00р. 24 3 135,00р
40 11,5 2 904,00р.   3 795,00р
305 30 180 10,5 2 652,00р.   3 465,00р
40 13 3 276,00р.   4 290,00р
1200 240 30 120 12,5 3 156,00р.   4 125,00р
40 14 3 528,00р.   4 620,00р
270 30 150 13,6 3 432,00р. 5 4 485,00р
40 15,5 3 912,00р.   5 115,00р
305 30 180 15,2 3 828,00р.   5 010,00р
40 18 4 536,00р.   5 940,00р

Конструкция стальных решетчатых ступеней, особенности

Конструкция

Ступени лестниц изготавливаются согласно норме DIN 24531.

В основе конструкции – решетчатый настил (сварной или прессованный).

К заготовкам стандартных размеров с краев привариваются так называемые «боковины» с заранее сделанными монтажными отверстиями. Дополнительно приваривается противоскользящая планка с перфорированными отверстиями, для большей безопасности при эксплуатации.

Обозначения сварного решетчатого настила

Основные размеры металлических ступеней

Рис.1 Обозначения стальных ступеней

Обозначения металлических стальных ступеней

Рис.2 Обозначения стальных ступеней

  • Ступень наименование (Ступень 34x38/30x3/800x240 Zn)
  • Zn горячее цинкование по стандарту EN ISO 1461
    (SP 34x38/30x3/800x6000 Zn)

Стандартные размеры и вес ступеней

Стандартные размеры ступеней, которые используются в большинстве случаях проектировщиками и архитекторами, приведены в таблице со стандартными типоразмерами и ценами на металлические ступени.

Нестандартные размеры

При необходимости ступени могут быть изготовлены любых других нестандартных размеров.

Назначение и область применения металлических ступеней

Компания «Вектор» производит ступени для различных типов лестниц – стандартных (с прямыми маршами) и винтовых лестниц.

Простой монтаж, демонтаж, легкость и высокая прочность конструкций, возможность дополнительной защиты каждого элемента цинкованием, а также уникальный набор характеристик, унаследованных от решетчатых настилов, делают этот вид продукции востребованным и широко применимым при проектировании и возведении различных инженерных конструкций (пожарные и эвакуационные лестницы, подходы к техническим площадкам обслуживания и т.д.).

Сертификация

Металлические лестничные ступени изготавливаются по стандарту DIN 24531 из прессованных и сварных металлических решеток (настилов).

Если Вам необходимо изготовить ступени для лестниц (стандартных или нестандартных размеров) или рассчитать всю конструкцию целиком – обратитесь в компанию «Вектор» и мы произведем для Вас все необходимые расчеты, подберем материалы и компоненты.
